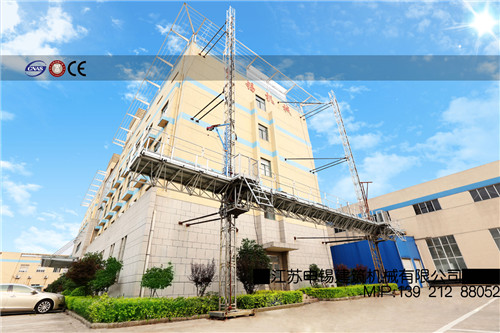

附着式施工升降平台(双桅柱安装结构)
部件 | 数量 | 备注 |
驱动总成 | 1 | 动力系统按照申锡特殊要求定制,完全符合国标。限速防坠器采用施工升降机成熟技术,安全可靠。导向合理,导轮为进口尼龙材料,可以减少平台振动。 减速机均采用十年以上制造经验的产品如苏州博能、杭州杰牌减速机或上海佳迈等。限速防坠器来自昆山京浦或者江苏地区的企业制造。 |
立柱标准节 (主旋杆Q345) | 42/84 | 截面四立柱结构,无论稳定性还是强度,刚性均优于截面为三角形结构。表面处理为热镀锌。 |
平台 | 8.8/23.6 | 平台宽度1.5米,截面三角结构,高强螺栓连接保证平台连接更加平稳,晃动小,且工作空间大,人员操作舒服。 |
附墙架 (配电缆导架) | 10/20 | 六米一道,减少附墙的制作和施工的工作量,且可以伸缩调节,工程适用性强。立柱标准节中心离墙距离为0.8米-1.2米。 |
电气控制系统 | 1 | 具有超载装置,调平装置,变频系统,上、下限位等装置。电路元器件主要采用知名品牌正泰元气件。 |
吊机及吊杆 | 1/2 | 利于安装与拆卸标准节。 |
电缆 | 60 | 无锡中汇电缆厂6平方重型橡套电缆。 |
底座 | 1/2 | 安装有缓冲橡胶,可以减小平台落地时的冲击。 |
其他 | 1 | 含端头移动护栏、脚梯、标准件、连销、电缆筐等上述分项中所未列出的部件,并提供技术支持。 |
序号 | 性能和技术参数 | 单桅柱安装形式 | 双桅柱安装形式 | ||
1 | 型号 | STC100 | |||
2 | 额定载重量(平台最大长度时) | 1000 kg | 1400 kg | ||
3 | 最大承载人数 | 3人 | 6人 | ||
4 | 额定提升速度 | 6.4 m/min | |||
5 | 最大作业高度 | 150 m | |||
6 | 导轨架顶部最大悬臂高度 | 3 m | |||
7 | 平台最大长度 | 8.8 m | 23.6 m | ||
8 | 基本平台宽度 | 1.5 m | |||
9 | 延伸后平台最大宽度 | 2.5 m | |||
10 | 第一个附墙架高度 | 3~4 m | |||
11 | 附墙架间距 | 工作高度(0-100m) | 6 m | ||
工作高度(100-150m) | 3 m | ||||
12 | 标准节规格尺寸 | 1508×500×500 mm | |||
13
| 电动机 | 型号 | YEJ1001-4 | ||
输出功率 | 2×2.2 kW | 4×2.2 kW | |||
额定转速 | 1400 r/min | ||||
额定电流 | 5.2 A/台 | ||||
14 | 制动器 | 制动力矩 | 40 N.m | ||
励磁电压 | DC 170 V | ||||
15 | 减速器 | 型号 | CRLa87-84.5 | ||
传动比/输出扭矩 | 84.5 / 1550 N.m | ||||
16 | 电源 | 3P、380V、50Hz |
