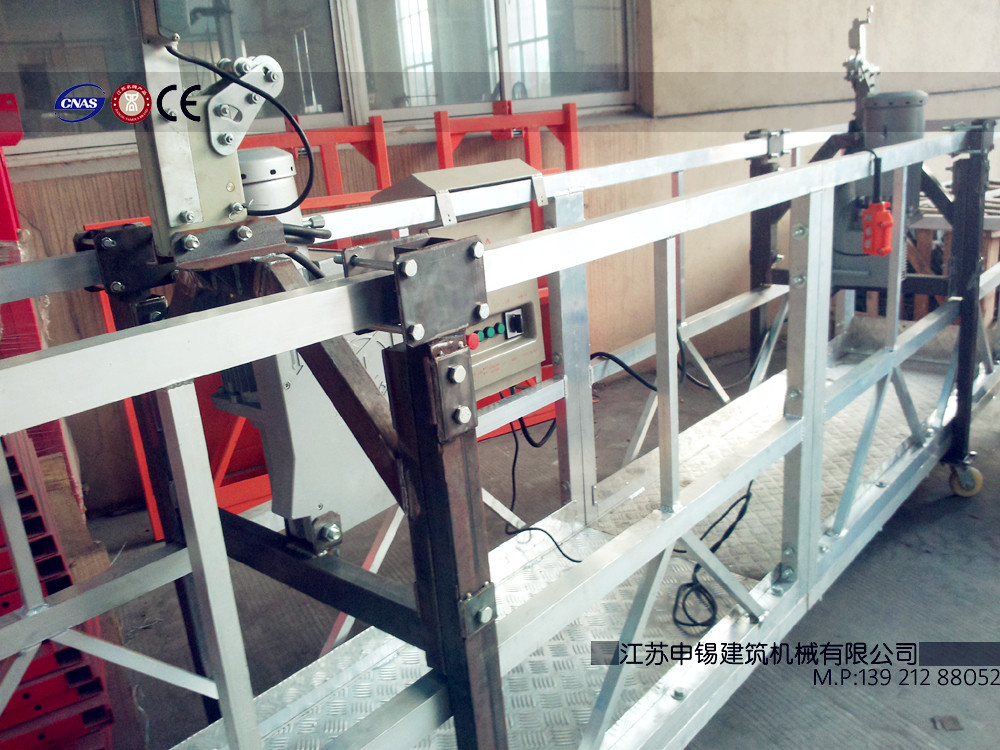

铝合金吊篮
NO. | 部件名称 | 数量 | 技能性能特点 |
1 | LTD提升机 | 2 | 独家设计改良至第三代产品，拥有专利；近日美国内华达州地方法院驳回SECALT S.A and TRACTEL,INC(赛开利公司及达克泰集团)状告申锡公司外观侵权和不公平竞争的诉讼请求。此次胜诉为我国高空作业机械行业获胜国际侵权诉讼的首例。 通过欧洲公司总部实验室10万次上下的试验，经久耐用； 选用电机转速误差不超过3‰，确保吊篮上下运行时同步性好； 箱体加工全部采用进口加工中心进行加工，成品精度极高； 提升机内齿轮材质为40Cr，通过调质和渗氮热处理工艺，耐磨度极高的优良性能； 涡轮蜗杆确保锡磷青铜9-4材质，蜗杆采用合金钢38CrMOAI耐磨性极强； 涡轮蜗杆润滑油采用德国韦尔斯涡轮蜗杆专用润滑油； 磨合及试验采用全自动设备，自动采集试验数据，并存储在电脑中，以利于今后的维护保养。 |
2 | LSB30安全锁 | 2 | 锁芯采用17—4进口不锈钢材质； 性能卓越，全国首家通过100次抗冲击试验； |
3 | 电器控制箱 | 1 | 主要电器元件采用正泰电器，安全可靠，利于更换； 电箱控制系统过载、限位、漏电断路等多种保护。 |
4 | 钢制平台 | 1 | 铝制，由2m，1.5m组成，组合模式多； 氩弧焊焊接，焊接质量高； |
5 | 屋面支架 | 1 | Q235优质方管，表面镀锌处理； 前梁挑出长度，支架高度均可自由调节； |
6 | 钢丝绳 | 100m*4 | 法尔胜的航空用特种钢丝绳，直径8.3/8.6mm |
7 | 电缆线 | 100m | 江苏沪安的五芯重型专用电缆（新加坡上市公司）； 电缆线外层橡套使用乙丙胶与氯化聚乙烯的混合胶，具有耐老化，阻燃耐油，使用寿命长的特点；内部配备钢丝绳，提高整体抗拉性。 |
技 术 参 数 Main Parameters | |||||
型号 Type | ZLP500 | ZLP630 | ZLP800A | ||
额定载荷 Rated Capacity | 500KG | 630KG | 800KG | ||
额定速度 Rated Lifting Speed | 8-10m/min | 8-10m/min | 8-10m/min | ||
工作平台长度 Length of Platform | 5m (2M+1.5M*2) | 6m (2M*3) | 7.5m (2M*3+1.5m) | ||
钢丝绳直径 Wire Rope Diameter | 8.3mm | 8.3mm | 8.6mm | ||
提升机 Hoist | 型号 Type | LTD5 | LTD 6.3 | LTD 8 | |
额定提升力 Rated Lifting Force | 5KN | 6.3KN | 8KN | ||
电动机 Motor | 功 率 Power | 1.1KW | 1.5KW | 2.2KW | |
电 压 Voltage | 380V | 380V | 380V | ||
频率 Frequency | 50Hz | 50Hz | 50Hz | ||
转 速 Rotation Speed | 1420rpm | 1420rpm | 1420rpm | ||
制动力矩 Brake Torque | 15Nm | 15Nm | 15Nm | ||
安全锁 Safety Lock | 型号 Type | LSB30 | LSB30 | LSB30 | |
允许冲击力 Permission Force of Impact | 30kN | 30kN | 30kN | ||
锁绳距离 Locking Cable Distance | ＜100mm | ＜100mm | ＜100mm | ||
锁绳角度 Locking Cable | 3°～8° | 3°～8° | 3°～8° | ||
悬挂机构 Suspended mechanism | 前梁升出长度 Projecting length | 1.3～1.5m | 1.3～1.5m | 1.3～1.5m | |
支架调节高度 Adjustable height of the beam | 1.27m-1.83m | 1.27m-1.83m | 1.27m-1.83m | ||
重量 Weight | 升降部分重量 Weight of Lifting Part | 381kg | 396kg | 496kg | |
悬挂机构重量 Weight of Suspension Mechanism | 310kg | 310kg | 310kg | ||
配重 Counter-Weight | 750kg | 900kg | 1000kg | ||
